使用SPMI协议分析仪检测焊接问题时，需兼顾硬件连接的可靠性、信号分析的准确性和调试逻辑的严谨性，避免因操作不当导致误判或遗漏问题。以下是关键注意事项：

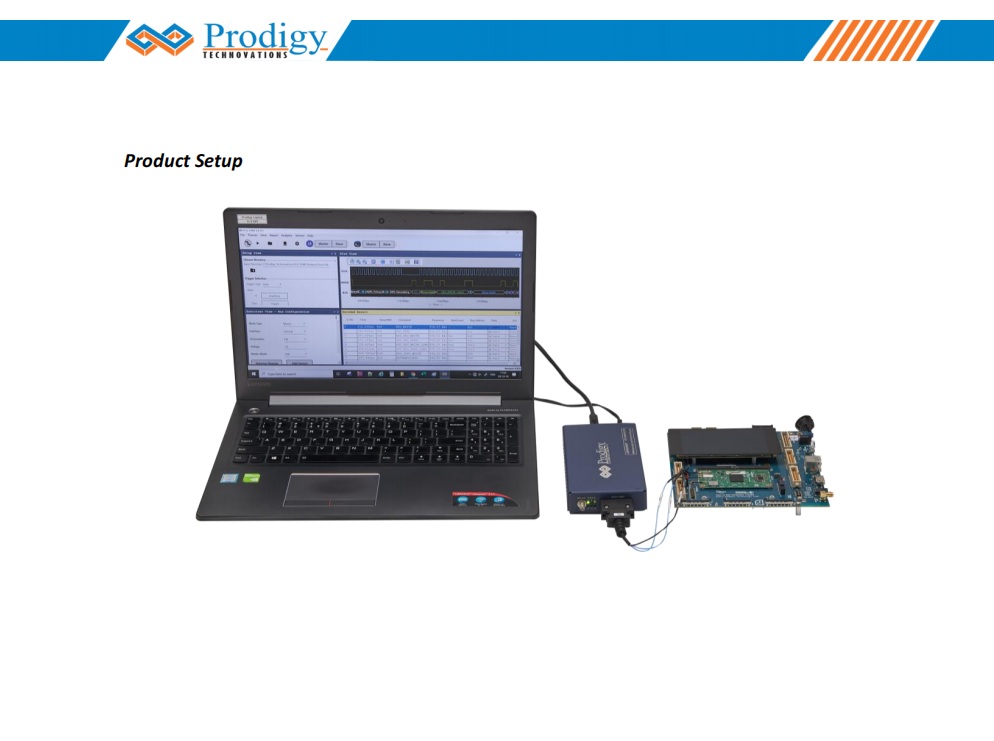

一、硬件连接与探针设置：避免 “检测工具引入新问题”

  1. 探针接触必须可靠，排除 “假阳性” 干扰

    • 焊接问题的是 “物理连接异常”，若分析仪探针与 SPMI 引脚接触不良（如探针未压紧、探针头氧化），会导致信号捕获失真（如波形毛刺、信号丢失），易被误判为焊接问题。

    • 操作建议：使用带弹簧探针的测试夹具，确保探针与焊盘紧密接触；测试前用酒精清洁探针头和焊盘，去除氧化层或焊锡残留。

  2. 接地设计需规范，减少共模噪声干扰

    • SPMI 信号为高速差分信号（通常 26MHz），若分析仪接地不良（如地线过长、未与 PCB 共地），会引入共模噪声，导致信号波形异常，掩盖真实的焊接问题（如虚焊导致的信号抖动）。

    • 操作建议：将分析仪的接地夹直接连接到 PMIC       附近的 GND 焊盘（而非远处的电源地），缩短接地路径；若 PCB 有接地平面，优先连接到接地平面过孔。

  3. 避免探针引入额外负载

    • 劣质探针或过长的测试线会增加信号链路的电容 /       阻抗，导致信号完整性下降（如边沿变缓、幅度衰减），可能误判为焊接导致的阻抗不匹配。

    • 操作建议：使用高频专用探针（如带宽≥100MHz），测试线长度控制在 30cm 以内；若需延长，需通过阻抗匹配的同轴电缆连接。

二、参数配置：确保分析仪 “看懂” 真实信号

  1. 协议参数必须与实际硬件匹配

    • SPMI 协议的时钟频率（如 26MHz/13MHz）、电压电平（1.2V/1.8V）、Slave ID 等参数需严格匹配 PMIC 和主处理器的配置。若参数错误，分析仪会出现 “协议解码失败”，但这是配置问题，而非焊接问题。

    • 操作建议：提前查阅 PMIC 数据手册和主处理器 SPMI 接口配置文档，在分析仪中准确设置参数；若不确定，可先用 “自动检测” 功能识别时钟频率和电平。

  2. 触发条件需精准，聚焦关键通信场景

    • 若触发条件设置过宽（如 “任意 SPMI 信号”），会捕获大量无关数据，掩盖焊接导致的间歇性异常；若过窄（如 “特定命令响应”），可能错过故障时刻。

    • 操作建议：针对焊接问题的典型场景设置触发，例如       “连续 3 次无 ACK 响应”“信号电平低于阈值”“奇偶校验错误” 等，快速定位异常片段。

三、信号分析：区分 “焊接问题” 与 “其他干扰”

  1. 优先排除非焊接因素的信号异常

    • 信号完整性差可能由 PCB Layout 问题（如 SPMI 走线过长、未包地）、电源噪声（如 VCC 纹波过大）或芯片本身故障导致，需与焊接问题区分：

      • 若所有 SPMI 信号均有毛刺，且电源纹波超标，优先排查电源滤波电容焊接是否虚焊（焊接问题）；若电容焊接正常，可能是 Layout 设计问题。

      • 若仅某一路 SPMI 信号异常（如 SDATA 错误），其他信号正常，优先检查该引脚焊接（如虚焊、桥接），而非全局问题。

  2. 结合物理检测手段交叉验证

    • 分析仪的信号异常仅能 “提示可能存在焊接问题”，不能直接判定。需结合硬件检测工具确认：

      • 用万用表测 SPMI 引脚与主处理器对应引脚的导通性（排除开路）；

      • 用显微镜或 X 射线观察焊点是否有虚焊、桥接、焊锡不足等缺陷；

      • 对疑似虚焊的引脚进行局部加热（如热风枪低温烘烤），同时用分析仪观察信号是否恢复，验证焊接接触不良的猜想。

四、故障复现：应对 “间歇性焊接问题”

  1. 延长测试时间，覆盖动态场景

    • 虚焊、接触不良等问题可能在振动、温度变化或长时间运行后才暴露，短时间测试易漏检。

    • 操作建议：启用分析仪的 “连续记录” 功能（时长≥1 小时），同时对 PCB 进行轻微振动（如轻敲桌面）或温度循环（如用热风机加热至 60℃），模拟实际使用环境，捕捉偶发异常。

  2. 标记异常时间点，关联硬件状态

    • 记录信号异常的具体时间（如 “第 15 分钟时出现连续 5 次通信中断”），同步观察此时的硬件状态（如是否在振动、温度是否升高），辅助定位焊接缺陷的位置（如靠近发热元件的焊点更易因热膨胀导致虚焊）。

五、安全与规范：避免损坏设备或扩大故障

  1. 防止静电或短路风险

    • 焊接问题可能伴随引脚短路（如 SPMI 引脚与 VCC 短路），连接分析仪时需先断电检测引脚间阻抗，确认无短路后再上电，避免分析仪或芯片被烧毁。

    • 操作建议：佩戴防静电手环，测试前用万用表蜂鸣档检测 SPMI 引脚与 VCC/GND 的短路情况。

  2. 不依赖单一工具结论

    • 分析仪的是 “信号记录与分析”，终判断焊接问题需结合硬件检测、替换法验证（如更换同款 PMIC 后测试）等，避免仅凭协议异常就认定是焊接问题（可能是芯片本身故障）。

总结

SPMI协议分析仪检测焊接问题的是 “用信号异常反推物理连接缺陷”，但需注意：连接可靠是前提，参数匹配是基础，区分干扰是关键，交叉验证是保障。通过规范操作、多工具协同和动态测试，才能准确锁定焊接问题，避免误判或漏检。
