UFS4.0协议分析仪
产品功能

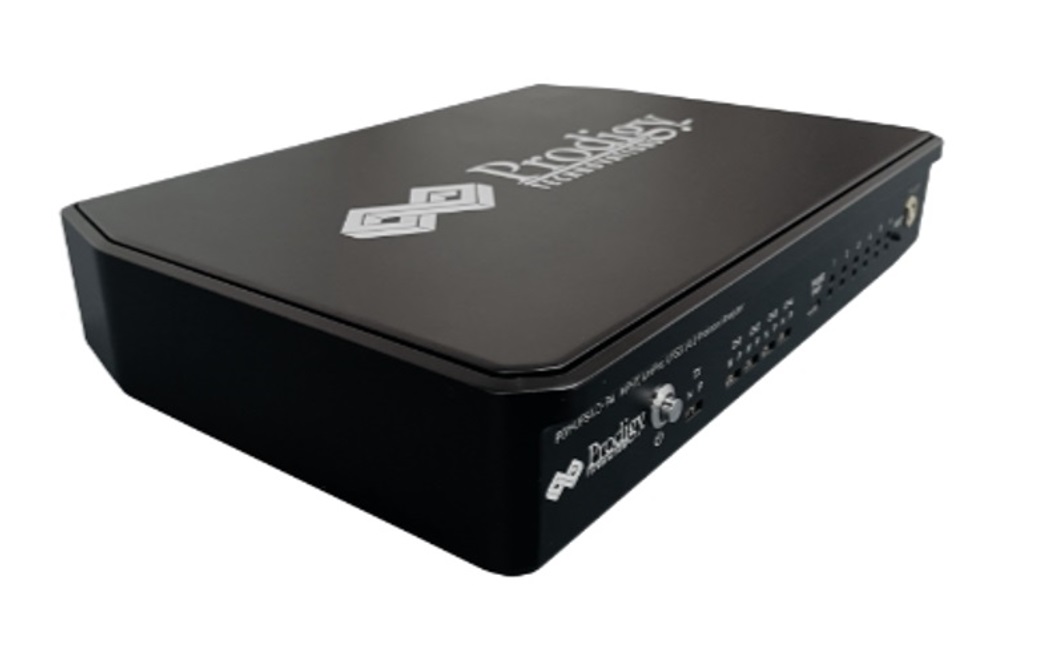

UFS4.0协议分析仪(PGY-UFS4.0-PA)是一种具有多种功能，可捕获和调试主机与被测设计(DUT)之间的通信的协议分析仪。UFS4.0协议分析仪是同类产品中基于值的分析仪，可捕获和调试MPHY、UniPro 和UFS协议层的数据。它允许对UFS层、UniPro层和 MPHY层进行即时解码，并能灵活地在这些协议层之间关联解码数据。
UFS4.0协议分析仪是业内可运行并经过测试的 UFS4.0 协议分析仪。它提供跨MPHY、UniPro和UFS协议层的协议数据捕获和调试功能。它能对UFS、UniPro和MPHY层进行即时解码，并能灵活地在这些协议层之间关联解码数据。UFS4.0协议分析仪支持 PWMG1 至 HSG5B 数据速率以及两个TX和两个RX通道解码。有源探头对被测设备（DUT）的电气负载，捕获协议数据时不会影响被测设备（DUT）的性能。UFS4.0协议分析仪支持双线数据，对 UniPro和UFS数据进行全面的即时解码，可验证UFS主机和设备之间的通信。
UFS4.0协议分析仪可让设计和测试工程师深入了解UFS主机和设备通信情况。基于MPHY/UniPRO/UFS 数据包的触发允许捕获和分析特定协议数据。UFS4.0协议分析仪可即时提供UFS、UniPro和MPH层的解码，并与MPHY、UniPro和 UFS层相关联。
主要特征
l 支持 MPHY 5.0、UniPro 2.0 和 UFS v2.1/3.1/4.0 版本
l 支持 PWM G1 至 G7 和 HS G1、2、3、4、5 速率 A 和 B 系列
l 支持一个/两个数据通道（2 个 TX 和 2 个 RX）
l 通过向主机持续传输协议数据流，可灵活捕获超大数据量，16GB 内置采集内存可现场升级至 64GB。
l 基于硬件的可调整大小的圆形缓冲区，具有前/后触发功能。
l 可灵活解码16GB缓冲区中的选定数据。
l 焊接式有源探头提供高信号保真度。
l 在 MPHY、UniPro 和 UFS 层进行解码。
l 基于 MPHY、UniPro 和UFS层数据包内容触发。
l 在触发事件处触发输出信号，可以触发示波器等其他仪器。
l 使用USB 3.0连接主机系统。
l 使用GbE接口升级硬件固件的灵活性为现场升级FPGA固件提供了便利。
l 解码后的数据包可导出为文本文件，以便进一步分析。
l 重量轻，可用于现场/实地测试。
产品设置

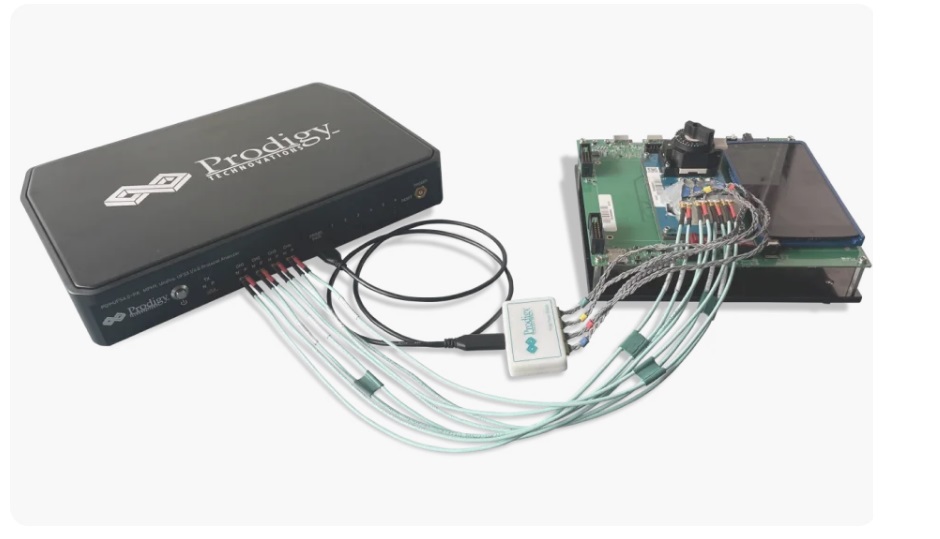

UFS4.0协议分析仪（PGY-UFS4.0-PA）使用mSMP Flexi同轴电缆与焊头连接。有源探头由
一个电源模块供电，该模块由 PGY-UFS4.0-PA供电。协议分析仪通过USB3.0接口与主机连接。高速主机连接和16GB缓冲区可将协议数据流持续传输到主机固态硬盘和存储设备中更长的时间。软件提供多种视图，如 MPHY 视图、UniPro视图和UFS视图。每个视图都列出了相应的协议数据包及其详细信息，并与各层相关联，以便于调试。分析仪重量轻，便于实地考察时携带。
UFS 协议层

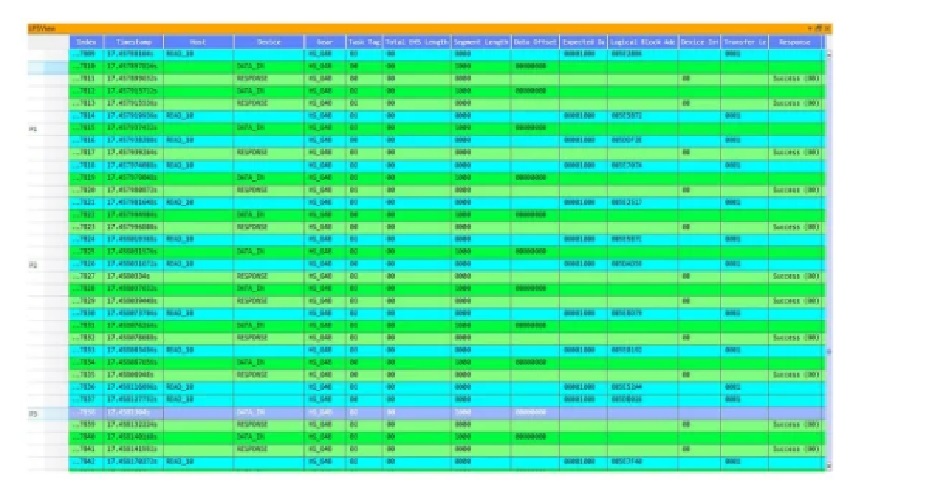

PGY-UFS4.0-PA软件可在列表窗口中显示每个UFS数据包参数。右键单击可列出所有数据包
参数供用户选择。用户可以对字体或背景颜色进行颜色编码，以方便识别每个UFS数据包。

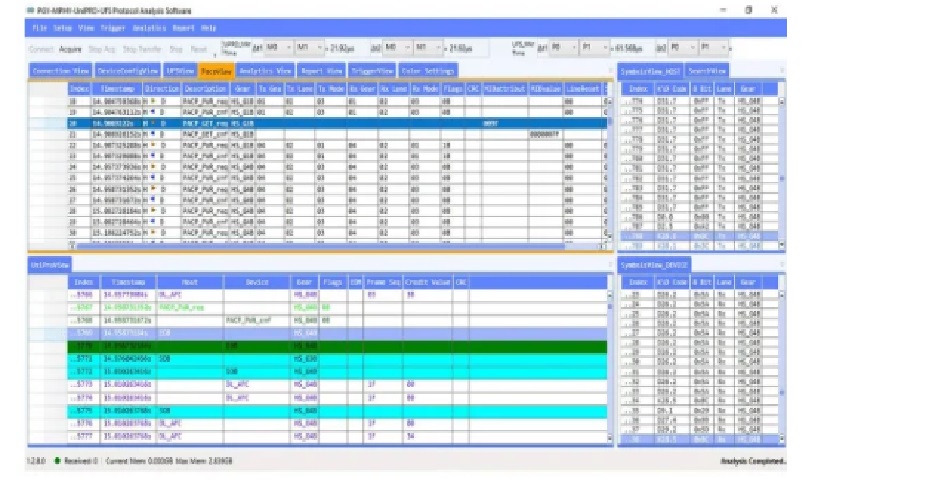

PACP 和 Unipro 观点
PGY-UFS4.0-PA软件将PACP数据包分开显示，便于分析电源模式更改数据包和与UniPro 数据包的链接。除了用户可选择DL_Data和AFC/NACK 数据包详情外，用户还可在UniPro 视图中查看MPHY状态停滞、准备和同步信息。
错误事件、搜索和筛选

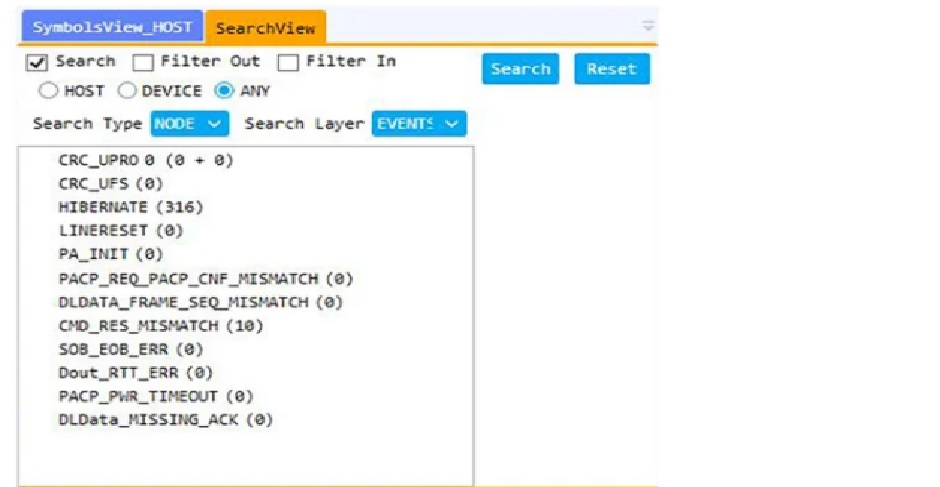

PGY-UFS3.X-PA软件进行实时解码并列出所有事件。事件列表如图所示。用户可以轻松注意到捕获的协议数据中的错误。在大型缓冲区捕获中，要找到错误极其困难。但是，PGY-UFS3.X-PA 软件在解码捕获数据的同时列出事件，从而简化了这一过程。Search and Fliter 可让您在协议列表窗口中直接查找错误事件或UFS或UniPro或PACP数据包。通过“滤入 “和“滤出“功能，可在协议列表窗口中轻松查看感兴趣的数据。
使用多视图进行综合协议分析
PGY-UFS4.0-PA UFS4.0协议分析仪提供用于连接主机的 USB3.0 接口。高速主机连接可将协议数据流长时间持续传输到主机硬盘和存储器。软件提供多种视图，如MPHY视图、UniPro 视图和UFS视图。每个视图都列出了相应的协议数据包及其详细信息，并与各层相关联，以便于调试。

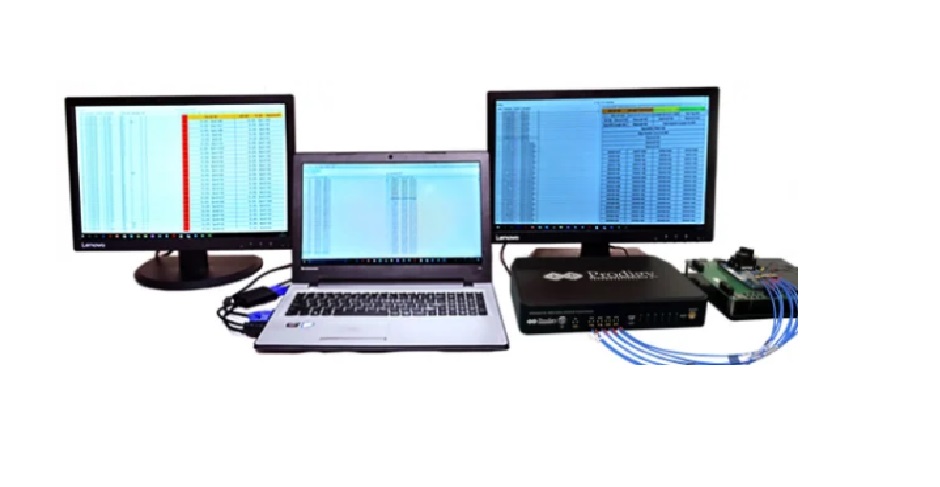

PGY-UFS4.0-PA UFS4.0协议分析仪易于使用的界面缩短了协议分析时间。协议解码列表的时间戳视图便于查看主机和设备之间的协议活动。只需点击一下按钮，用户就能查看每个数据包的解码情况和预期功能。浮动窗口软件架构允许用户在不同的监视器上查看每个协议层，便于调试。从UFS到MPHY层的每个选定数据包的自相关性简化了调试工作。
规格
Data Rates Supported | PWM G1 to G7, High Speed Gear 1, Gear 2, Gear 3 and Gear 4, Rate A and B, Gear 5 Rate A and B |
Link width | Configurable for 1TX/1RX or 2TX/RX |
Lanes supported | Two data lanes (2 TX and 2 RX) |
Probes | Solder Down Active Probes (Standard) CTLE Probes(Solder Down/mSMP), Power Divider, Raised PCB Interposer |
Protocol Decode | UFS, MPHY and UniPro layers |
Protocol supported | UFS v2.1/v2.2/3.1/4.0 MPHY 3.0/4.0/4.1/5.0 UniPro 1.6/1.8/2.0 |
Signal swing | 400mV |
Trace Capture Size | Supports Continuous streaming of Protocol data to Host computer SSD/HDD. Internal acquisition memory of 16GB expandable up to 64GB |
Trigger | Based MPHY, UniPro, UFS Packets |
Front Panel Connectors | Interface for Active probes. Trigger in/out SMA connectors |
Interface for Host Computer | USB3.0 and Gigabit Ethernet (G?e) interface |
Host Computer Requirements | Operating System: Windows 7/8.0/8.1/10 6bit RAM: minimum of 8GB, but the product would give a faster response for 32GB Storage: capacity of 100GB should be available in the hard disk drive. (Users can use more storage based on trace storage requirement) Display resolution: 1024x768 Interface: Host computer should support USB 3.0 or Gigabit Ethernet (G?e) interface |
Temperature (Operating) (Non-Operating) | +0 °C to +50°C (32°F to 122 "F) -20 °C to +60 °C (-4 °F to 140 °F) |
Dimension | (W x H x D) (20.5X5X25) cms |
Weight | Approx. 2.5Kg |
Power Requirement | 12V, 3A DC Power Supply (AC/DC Supplied along with Analyzer) |
ESD | Regulatory CE marked and RoHS compliant |
触发器规格
堆栈 | 协议分析器 | 数据包类型 |
链接启动顺序 | (TRG_UPRO0) | |
(TRG_UPRO1) | ||
(TRG_UPRO2) | ||
UniPRO | 物理层能力适配器数据包 (PCAP) | PACP_PWR_reg |
PACP_PWR_cnf | ||
PAC_Cap_ind | ||
PACP_Cap_EXT1_ind | ||
PACO_EPR_ind | ||
PACP_TestMode_req | ||
PACP_GET_req | ||
PACP_GET_cnf | ||
PACP_SER_req | ||
PACP_SET_cnf | ||
PACP_TEST_Data_0 | ||
PACP_TEST_Data_1 | ||
PACP_TEST_Data_2 | ||
PACP_TEST_Data_3 | ||
数据链路数据包 | SOF | |
EOF | ||
EOF_ODD | ||
EOF_EVEN | ||
COF | ||
AFC/NAC | ||
交通等级 0/交通等级 1 | ||
外勤部 | UFS 层数据包 | NOP IN |
NOP OUT | ||
命令 | ||
回应 | ||
任务管理请求 | ||
任务管理响应 | ||
准备转移 | ||
准备转移 |

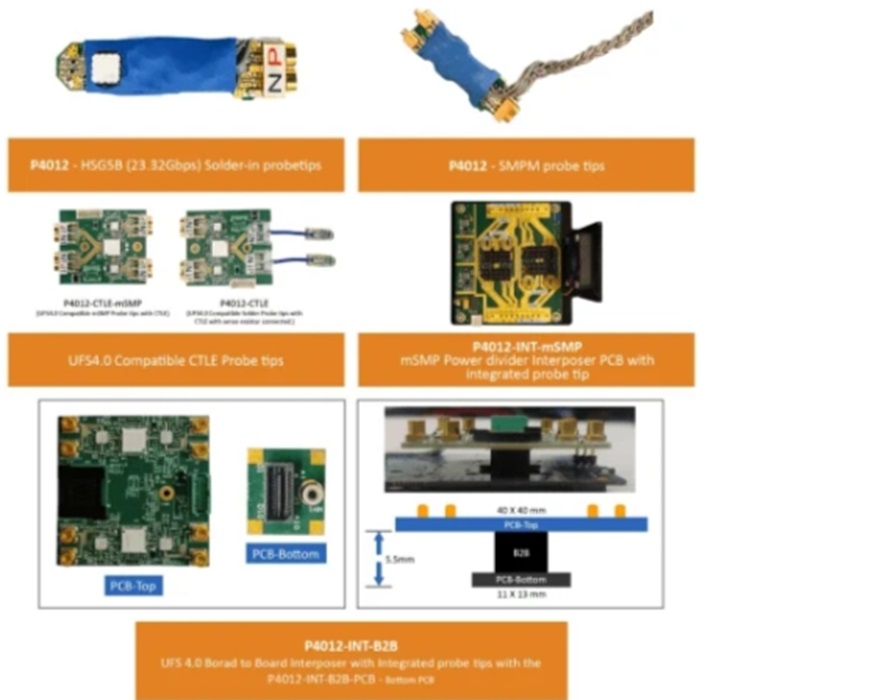

UFS 探测解决方案
PGY-UFS4.0-PA UFS4.0协议分析仪提供用于连接主机的USB3.0接口。高速主机连接可将协议数据流长时间持续传输到主机硬盘和存储器。软件提供多种视图，如MPHY视图、UniPro 视图和UFS视图。每个视图都列出了相应的协议数据包及其详细信息，并与各层相关联，以便于调试。
PGY-UFS4.0-PA UFS4.0协议分析仪易于使用的界面缩短了协议分析时间。协议解码列表的时间戳视图便于查看主机和设备之间的协议活动。 只需点击一下按钮，用户就能查看每个数据包的解码情况和预期功能。浮动窗口软件架构允许用户在不同的监视器上查看每个协议层，便于调试。从UFS到MPHY层的每个选定数据包的自相关性简化了调试工作。
